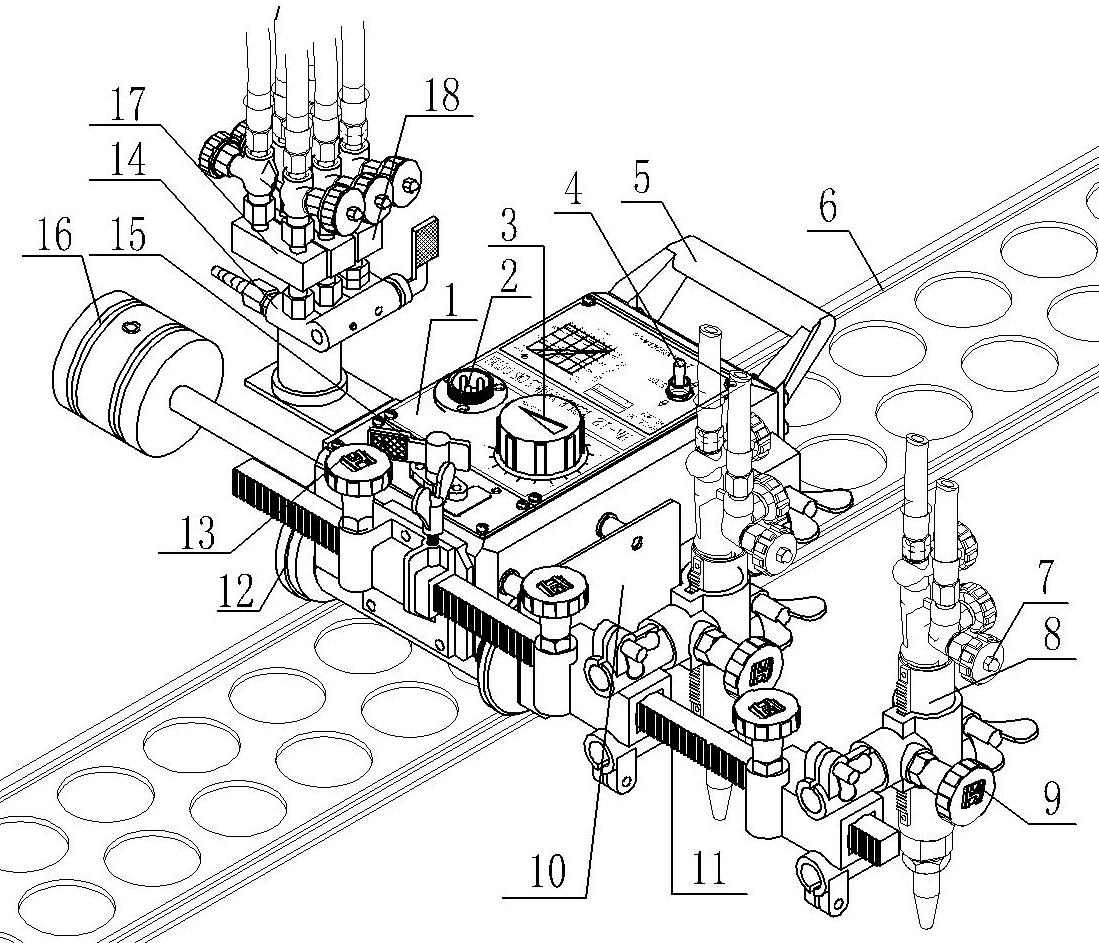

1.  主機體

2.  電源插座

3.  調速手輪：調節機器運行快慢

4.  倒順開關

5.  手提手柄: 搬運機器時提拉此手柄。

6.  導軌

7.  氣體兩通閥: 調節氣體流量。分為氧氣兩通閥和燃?xì)鈨赏ㄩy。

8.  割炬

9.  割炬夾持器總成

10. 隔熱板: 阻礙因切割所產生的熱量擴散倒機器內部

11. 橫移齒條

12. 驅動輪

13. 左右移動手輪：調節割炬的左右移動。

14. 氣體分配器

15. 離合手柄：手柄尖的一頭對齊“STOP”為分離；對齊“START”為合上。

16. 重錘：僅HK-12-II配此物

17. 氧氣連通體：分配氧氣流量。僅HK-12-II配此物。

18. 燃?xì)膺B通體：分配燃?xì)饬髁?。僅HK-12-II配此物。

機器參數

裝箱單

將裝置小心地從包裝箱中取出。首先，檢查各部件以確認其完整無缺。下列為應收的標準零部件清單。

1. 單割炬

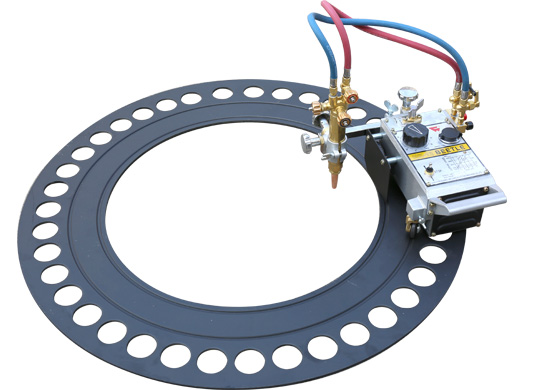

注：僅HK-12A配備圓形導軌，割圓附件1套。

2. 雙割炬
